SXC-C8B2 — مؤقت صناعي بـ 1–36 قناة

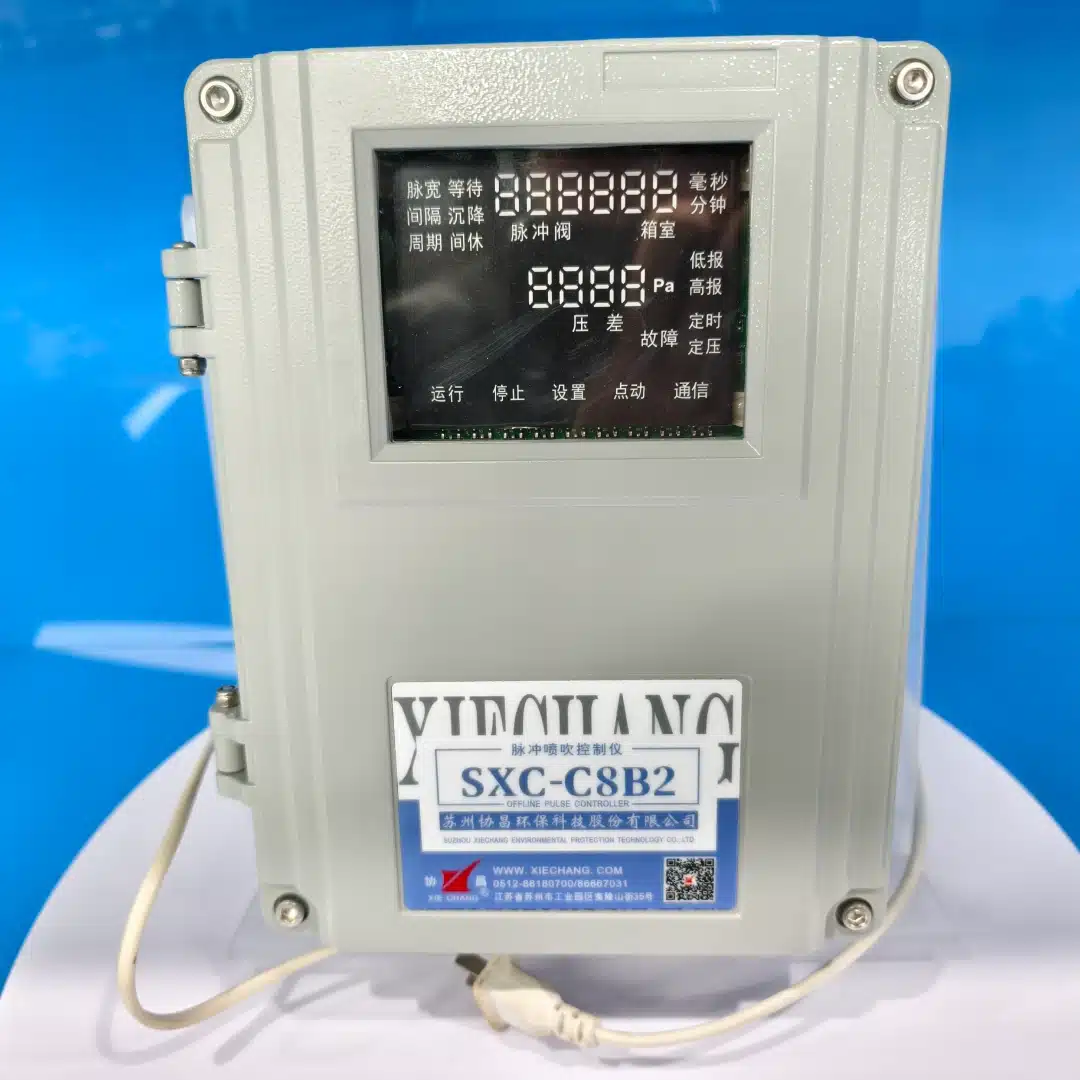

وحدة تحكم النفث النبضي SXC-C8B2 بـ 1–36 قناة
وحدة تحكم احترافية لتشغيل ما يصل إلى 36 صماما نبضيا بالتسلسل، مع تنظيف أونلاين أو أوفلاين، وخرج DC24V، ومراقبة Modbus-RTU في غرف الأكياس الصناعية الصعبة.
المعايير الفنية
مواصفة التشغيل الأساسية.
رقم الطرازSXC-JK01-C8B2-D36L
سعة التحكم36 قناة؛ توزيع حر للصمامات النبضية وصمامات الرفع (أوفلاين)
مادة الهيكلسبيكة ألومنيوم مصبوبة، تركيب على الحائط
أوضاع التنظيفأونلاين أو أوفلاين، قابل للاختيار
جهد الدخلAC110–230V 50/60Hz أو DC24V (±10%) — يمكن توصيل أي منهما
جهد الخرجDC24V
تيار الخرج1.5A
المداخل الرقمية6 قنوات، قابلة للقراءة عبر Modbus (وضع صمام الرفع، حالة تشغيل المروحة، إشارات تشغيل/إيقاف عن بعد)

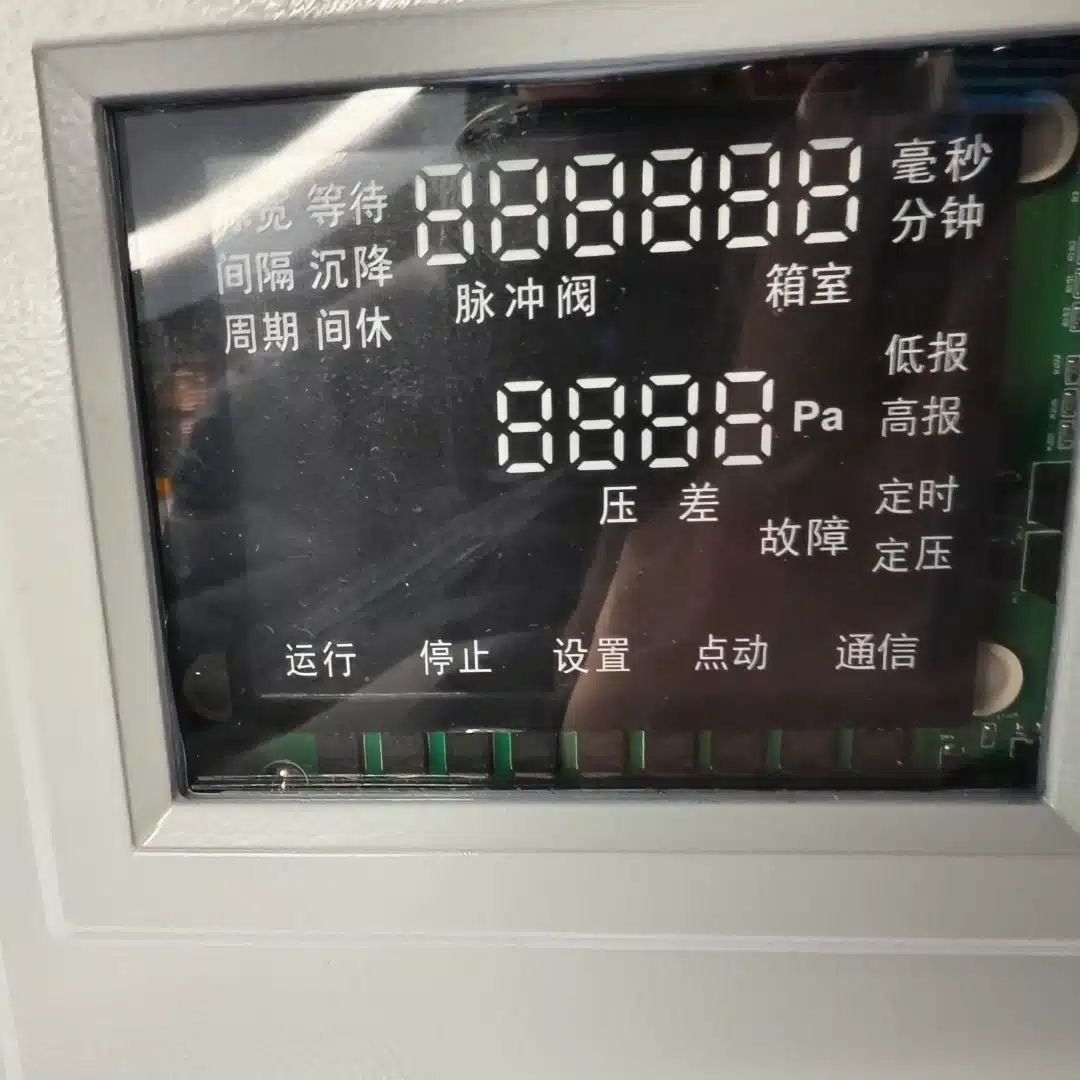

مستشعر ΔP المدمجاختياري (إصدارات "-P"): أخذ عينات من الحجرة 0–3000 Pa مع شاشة وإنذارات ارتفاع/انخفاض
الاتصالRS485 Modbus-RTU — رفع الحالة، ضبط المعاملات، تشغيل/إيقاف عن بعد؛ ترابط رئيسي-تابع مع تخطي تلقائي وإنذار عند انقطاع التابع
عنوان Modbus / معدل البودعنوان 0–127؛ بود 4800–115200 (افتراضي 9600)
كشف تلف الصمامقياسي؛ قابل للقراءة عبر Modbus
نطاق عرض النبضة10–9999 ms بخطوات 1 ms (افتراضي 80 ms)
نطاق الفاصل الزمني بين النبضات1–600 s بخطوات 1 s (افتراضي 1 s)
نطاق زمن الدورة0–9999 min (افتراضي 0 min)
تأخير البدء0–300 s (افتراضي 5 s)
زمن انتظار صمام الرفع0–60 s (افتراضي 8 s)
زمن استقرار صمام الرفع0–60 s (افتراضي 8 s)
زمن خمول صمام الرفع0–9999 s (افتراضي 10 s)
الأبعاد250(H) × 190(W) × 90(L) mm
بيئة التشغيلمن −20°C إلى +60°C؛ رطوبة نسبية ≤85%
معايير المنتج
تحكم دقيق أونلاين وأوفلاين لغرف الأكياس الصعبة.
قابلية التوسع في القنواتتتحكم في 1 إلى 36 صماما نبضيا سولينويديا
الدقةزيادات توقيت بدقة 1ms تدعم توصيلا فعالا للهواء المضغوط
الحمايةغلاف قوي من الألومنيوم المصبوب يحمي الإلكترونيات من الصدمات والغبار والرطوبة
التنظيف حسب الحاجةمدخل فرق الضغط يشغل التنظيف فقط عند الحاجة
تشغيل الصماماتخرج DC24V ثابت مع كشف انقطاع دائرة الصمام كميزة قياسية
فيديوهات المنتج
عروض توضيحية وفيديوهات اختيار ذات صلة.
وحدة تحكم النفث النبضي Xiechang C8B2: موقت صناعي من 1 إلى 40 قناة لتنظيف غرفة الأكياس
اختبار وحدة التحكم النبضية لمجمع الغبار الصناعي SXC-C8B2
وحدة تحكم النفث النبضي لغرفة الأكياس بـ 48 قناة | ASCO SCG353A044 و Goyen CA25T CA45T
داخل عملية تصنيع وحدة تحكم Xiechang النبضية | عملية SMT عالية الدقة
36 شهرا من التشغيل المستقر: صمامات ووحدات تحكم Xiechang النبضية في Ishikawa Iron Works
الشهادات
معتمد من جهة خارجية لهذا الخط من المنتجات.
شهادة المنتج
SXC-JK01-C8B2
تحقق CE من مطابقة EMC — وحدة تحكم النفث النبضي SXC-JK01-C8B2
| رقم الشهادة | CEJS25020766655 |
|---|---|
| صادرة عن | Global Testing Services Co., Ltd. (Shanghai) |
| صادرة | 2025-03-10 |
| صالح حتى | 2030-03-09 |
| المعايير | EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A2:2021 |
شهادة المنتج
SXC-JK01-C8B2
شهادة مطابقة TUV SUD — وحدة تحكم النفث النبضي SXC-JK01-C8B2 (توجيه EMC)
| رقم الشهادة | E8A 138237 0001 Rev. 00 |
|---|---|
| صادرة عن | TUV SUD Product Service GmbH (Munich, Germany) |
| صادرة | 2026-06-01 |
| المعايير | EN IEC 61326-1:2021, EN IEC 61000-6-4:2019, EN IEC 61000-6-2:2019, EN IEC 61000-6-4, EN IEC 61000-6-2, EN IEC 61326-1 |
الرسومات الفنية
أبعاد التركيب لهذا المنتج.
🔍 اضغط للتكبيرSXC-JK01-C8B2-D36L
SXC-JK01-C8B2-D36L · 36 ch · وحدة تحكم نبضية — رسم الغلاف والتركيب
| Overall height | 250 mm |
|---|---|
| Overall width | 190 mm |
| Depth | 90 mm (lid 19.5 + body 70) |
| Mounting holes | 4-M4 |
| Mounting hole spacing | 230 × 170 mm |
| Cable entries | 3-Ø25.5 mm |
قاعدة المعرفة
إجابات عملية عن هذا المنتج.
أسئلة وأجوبة عن المنتج
ماذا يضيف SXC-JK01-C8B2-D36L مقارنة بوحدات تحكم Xiechang الأخرى بعدم الاتصال؟
ثلاثة أمور تميز C8B2-D36L: غلاف حائطي من الألومنيوم المصبوب بالقالب للبيئات الصناعية القاسية، ومداخل رقمية تتيح له قراءة موضع صمام الرفع وحالة المروحة مباشرة، وتوصيل رئيسي-تابع يبقي مواقع المجمعات المتعددة تعمل حتى لو توقفت وحدة واحدة عن الاستجابة. تصنيفاتها الكاملة موجودة في جدول المعايير الفنية في هذه الصفحة.
SXC-JK01-C8B2-D36LC8B2 مقابل D32Lوحدة تحكم بغلاف ألومنيومي
التطبيقات
كيف تتكامل وحدات تحكم Xiechang النبضية مع أنظمة PLC/DCS، وكيف يعمل التوصيل الرئيسي-التابع؟
تحمل وحدات تحكم السلسلة C الحالية RS485 Modbus-RTU لرفع الحالة الحية، وضبط المعايير، والتشغيل/الإيقاف عن بعد، وقراءة كشف انقطاع الصمام؛ نطاقات العنوان ومعدل النقل موجودة في جدول معايير كل وحدة تحكم. يمكن لعدة وحدات تحكم العمل بنظام رئيسي-تابع: تستطلع الوحدة الرئيسية كل تابع بالتتابع، وتتخطى تلقائيا أي وحدة توقفت عن الاستجابة وتطلق إنذارا. تحقق الاختبار المصنعي من 20 وحدة تحكم على قطعة PLC واحدة واتصال مستقر عبر 120 مترا بمعدل نقل 19200.
Modbus RTUالتكامل مع PLCالتكامل مع DCS
