سلسلة DCF-F2 — النطاق الكامل من الطرازات
حماية معتمدة "Ex db" مقاومة للهب بتصنيف IP67 — مصممة لتحمّل اشتعال داخلي دون نقله إلى الجو المحيط، لتجميع الغبار في المناطق الخطرة Zone 1/2 من −40°C إلى +60°C.
مجموعة الطرازات الكاملة
درجة حرارة المحيط من −40°C إلى +60°C · Ex db IIC T6 Gb · IP67 · عناصر تثبيت A2-70
| النوع | رقم الطراز | المقاس (بالإنش) | مقاس DN | درجة الحماية من الانفجار (Ex) |
|---|---|---|---|---|
| بزاوية قائمة | DCF-F2-2L-B | 3/4″ | DN20 | Ex db IIC T6 Gb |
| بزاوية قائمة | DCF-F2-Z-20 | 3/4″ | DN20 | Ex db IIC T6 Gb |
| بزاوية قائمة | DCF-F2-Z-25 | 1″ | DN25 | Ex db IIC T6 Gb |
| بزاوية قائمة | DCF-F2-Z-40S | 1.5″ | DN40 | Ex db IIC T6 Gb |
| بزاوية قائمة | DCF-F2-Z-50S | 2″ | DN50 | Ex db IIC T6 Gb |
| بزاوية قائمة | DCF-F2-Z-62S | 2.5″ | DN65 | Ex db IIC T6 Gb |
| بزاوية قائمة | DCF-F2-Z-76S | 3″ | DN80 | Ex db IIC T6 Gb |
| بزاوية قائمة | DCF-F2-Z-102S.B | 3.5″ | DN90 | Ex db IIC T6 Gb |
| لولبة ذكر | DCF-F2-ZM-20 | 3/4″ | DN20 | Ex db IIC T6 Gb |
| لولبة ذكر | DCF-F2-ZM-25 | 1″ | DN25 | Ex db IIC T6 Gb |
| لولبة ذكر | DCF-F2-ZM-40S | 1.5″ | DN40 | Ex db IIC T6 Gb |
| غارق | DCF-F2-Y-25 | 1″ | DN25 | Ex db IIC T6 Gb |
| غارق | DCF-F2-Y-40S | 1.5″ | DN40 | Ex db IIC T6 Gb |
| غارق | DCF-F2-Y-50S | 2″ | DN50 | Ex db IIC T6 Gb |
| غارق | DCF-F2-Y-62S | 2.5″ | DN65 | Ex db IIC T6 Gb |
| غارق | DCF-F2-Y-76S | 3″ | DN80 | Ex db IIC T6 Gb |
| غارق | DCF-F2-Y-102S.B | 3.5″ | DN90 | Ex db IIC T6 Gb |
| غارق | DCF-F2-Y-102S | 4″ | DN100 | Ex db IIC T6 Gb |
| غارق | DCF-F2-YQ-76S | 3″ | DN80 | Ex db IIC T6 Gb |
| غارق | DMY-F-II-80 | 3″ | DN80 | Ex db IIC T6 Gb |
| مستقيم | DCF-F2-T-25SG | G1″ | DN25 | Ex db IIC T6 Gb |
| مستقيم | DCF-F2-T-40SG | G1½″ | DN40 | Ex db IIC T6 Gb |
| مستقيم | DCF-F2-T-50SG | G2″ | DN50 | Ex db IIC T6 Gb |
معايير المنتج
الشهادات
شهادة المنتج
DCF-F2 series · DCF-F2 series (Z/Y/T/ZM/2L-B variants, 20-115S sizes) · DMY-F2-II-80
| رقم الشهادة | 2024322307006147 |
|---|---|
| صادرة عن | Shanghai Inspection and Testing Institute of Instruments and Automation Systems Co., Ltd. (SITIIAS) |
| صادرة | 2024-08-20 |
| صالح حتى | 2029-08-19 |
| المعايير | GB/T 3836.1-2021, GB/T 3836.2-2021, GB/T 3836.31-2021 |
شهادة المنتج
DCF-F2 Series (2L-B / Z / Y / YA / YQ / ZM / T variants) · DMY-F2-II-80
| رقم الشهادة | GYB25.1975X |
|---|---|
| صادرة عن | Shanghai Inspection and Testing Institute of Instruments and Automation Systems Co., Ltd. (NEPSI - National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation) |
| صادرة | 2025-06-12 |
| صالح حتى | 2030-06-11 |
| المعايير | GB/T 3836.1-2021, GB/T 3836.2-2021, GB/T 3836.31-2021, JB/T 5916-2013 |
الرسومات الفنية
🔒 الأبعاد متاحة عند الطلبDMY-F2-II-80
| Mounting spacing | 🔒 |
|---|---|
| Overall height | 240 mm |
| Seat height 1 | 🔒 |
| Seat height 2 | 🔒 |
| Seal bore | Ø85.5 mm |
| Inner step | 88 mm |
+14 أبعاد إضافية
🔒 الأبعاد متاحة عند الطلبDCF-F2-Y-102S.B(special O-ring)
| Mounting spacing | 🔒 |
|---|---|
| Overall height | 254 mm |
| Flange thickness | 🔒 |
| Seat height 1 | 🔒 |
| Seat height 2 | 43 mm |
| Inner bore | Ø103 mm |
+15 أبعاد إضافية
🔒 الأبعاد متاحة عند الطلبDCF-F2-Y-102S.B(standard O-ring)
| Mounting spacing | 🔒 |
|---|---|
| Overall height | 🔒 |
| Flange thickness | 27 mm |
| Seat height 1 | 🔒 |
| Seat height 2 | 43 mm |
| Inner bore | Ø103 mm |
+15 أبعاد إضافية
🔒 الأبعاد متاحة عند الطلبDCF-F2-Y-102S
| Mounting spacing | 🔒 |
|---|---|
| Overall height | 255 mm |
| Flange thickness | 27 mm |
| Lip | 6.5 mm |
| Seat height 1 | 🔒 |
| Seat height 2 | 🔒 |
+18 أبعاد إضافية
🔒 الأبعاد متاحة عند الطلبDCF-F2-Y-25
| Overall height | 🔒 |
|---|---|
| Mounting spacing | 130 mm |
| Seat height 1 | 🔒 |
| Seat height 2 | 🔒 |
| Lip | 13 mm |
| Outlet bore | Ø35 mm |
+7 أبعاد إضافية
🔒 الأبعاد متاحة عند الطلبDCF-F2-Y-40S
| Overall height | 223 mm |
|---|---|
| Mounting spacing | 130 mm |
| Seat height 1 | 41 mm |
| Seat height 2 | 🔒 |
| Lip | 🔒 |
| Outlet bore | 🔒 |
+8 أبعاد إضافية
🔒 الأبعاد متاحة عند الطلبDCF-F2-Y-50S
| Mounting spacing | 185 mm |
|---|---|
| Overall height | 🔒 |
| Flange thickness | 25 mm |
| Lip | 7 mm |
| Seat height 1 | 🔒 |
| Seat height 2 | 🔒 |
+16 أبعاد إضافية
🔒 الأبعاد متاحة عند الطلبDCF-F2-Y-62S
| Mounting spacing | 🔒 |
|---|---|
| Overall height | 240 mm |
| Flange thickness | 🔒 |
| Lip | 🔒 |
| Seat height 1 | 35 mm |
| Seat height 2 | 44 mm |
+17 أبعاد إضافية
🔒 الأبعاد متاحة عند الطلبDCF-F2-Y-76S(special O-ring)
| Mounting spacing | 🔒 |
|---|---|
| Overall height | 🔒 |
| Flange thickness | 🔒 |
| Seat height 1 | 35 mm |
| Seat height 2 | 43 mm |
| Inner bore | Ø89.5 mm |
+16 أبعاد إضافية
🔒 الأبعاد متاحة عند الطلبDCF-F2-Y-76S(standard O-ring)
| Overall height | 254 mm |
|---|---|
| Inlet flange height | 🔒 |
| Neck height | 35 mm |
| Flange thickness | 43 mm |
| Neck diameter | 🔒 |
| Body diameter | 🔒 |
+16 أبعاد إضافية
🔒 الأبعاد متاحة عند الطلبDCF-F2-YA-76S
| Neck diameter | 🔒 |
|---|---|
| Mid diameter | Ø187.5 mm |
| Flange diameter | Ø220 mm |
| Bolt circle diameter | Ø220 mm |
| Base height | 🔒 |
| Mounting spacing | 🔒 |
+8 أبعاد إضافية
🔒 الأبعاد متاحة عند الطلبDCF-F2-YQ-76S(standard O-ring)
| Overall height | 🔒 |
|---|---|
| Inlet height | 41 mm |
| Flange thickness | 🔒 |
| Neck diameter | 🔒 |
| Body diameter | Ø158 mm |
| Flange diameter | Ø182 mm |
+12 أبعاد إضافية
🔒 الأبعاد متاحة عند الطلبDCF-F2-YQ-76S(special O-ring)
| Overall height | 240 mm |
|---|---|
| Inlet height | 41 mm |
| Flange thickness | 56 mm |
| Neck diameter | 🔒 |
| Body diameter | 🔒 |
| Flange diameter | 🔒 |
+12 أبعاد إضافية
🔒 الأبعاد متاحة عند الطلبDCF-F2-Z-20
| Overall height | 🔒 |
|---|---|
| Diaphragm cover diameter | Ø80 mm |
| Inlet height | 20 mm |
| Inlet face height | 22 mm |
| Outlet height | 🔒 |
| Base width | 🔒 |
+2 أبعاد إضافية
🔒 الأبعاد متاحة عند الطلبDCF-F2-Z-25
| Overall height | 171 mm |
|---|---|
| Inlet height | 24 mm |
| Inlet face height | 🔒 |
| Outlet height | 27 mm |
| Base length | 🔒 |
| Bolt spacing | 🔒 |
+2 أبعاد إضافية
🔒 الأبعاد متاحة عند الطلبDCF-F2-Z-40S
| Overall height | 230 mm |
|---|---|
| Inlet height | 🔒 |
| Inlet face height | 🔒 |
| Outlet height | 🔒 |
| Base length | 131 mm |
| Bolt spacing | 75 mm |
+2 أبعاد إضافية
🔒 الأبعاد متاحة عند الطلبDCF-F2-Z-50S
| Overall height | 241 mm |
|---|---|
| Inlet height | 🔒 |
| Inlet face height | 🔒 |
| Outlet height | 🔒 |
| Base length | 180 mm |
| Bolt spacing | 100 mm |
+2 أبعاد إضافية
🔒 الأبعاد متاحة عند الطلبDCF-F2-Z-62S
| Overall height | 🔒 |
|---|---|
| Inlet height | 49 mm |
| Inlet face height | 37 mm |
| Outlet height | 37 mm |
| Base length | 🔒 |
| Bolt spacing | 🔒 |
+2 أبعاد إضافية
🔒 الأبعاد متاحة عند الطلبDCF-F2-Z-76S
| Overall height | 🔒 |
|---|---|
| Inlet height | 🔒 |
| Inlet face height | 38 mm |
| Outlet height | 🔒 |
| Base length | 220 mm |
| Bolt spacing | 120 mm |
+2 أبعاد إضافية
🔒 الأبعاد متاحة عند الطلبDCF-F2-ZM-20
| Overall height | 198 mm |
|---|---|
| Inlet pipe outer diameter | Ø27 mm |
| Inlet pipe seat | 🔒 |
| Inlet pipe bore | Ø20 mm |
| Inlet pipe chamfer | 🔒 |
| Outlet pipe outer diameter | 🔒 |
+9 أبعاد إضافية
🔒 الأبعاد متاحة عند الطلبDCF-F2-ZM-25
| Overall height | 233 mm |
|---|---|
| Inlet pipe outer diameter | 🔒 |
| Inlet pipe seat | 🔒 |
| Inlet pipe bore | 🔒 |
| Inlet pipe chamfer | 3×30° |
| Outlet pipe outer diameter | Ø34 mm |
+9 أبعاد إضافية
🔒 الأبعاد متاحة عند الطلبDCF-F2-ZM-40S
| Overall height | 284 mm |
|---|---|
| Inlet pipe outer diameter | 🔒 |
| Inlet pipe seat | 🔒 |
| Inlet pipe bore | 🔒 |
| Inlet pipe chamfer | 3×30° |
| Outlet pipe outer diameter | Ø48 mm |
+9 أبعاد إضافية
🔒 الأبعاد متاحة عند الطلبDCF-F2-Z-20-C(304)
| Overall height | 160 mm |
|---|---|
| Diaphragm cover diameter | Ø78 mm |
| Inlet height | 🔒 |
| Inlet offset | 20 mm |
| Base length | 🔒 |
| Base width | 🔒 |
+1 أبعاد إضافية
قاعدة المعرفة
DCF-F2 هي عائلة الصمامات المقاومة للهب (Ex db). يحدد الحرف الذي يلي F2 طراز الجسم — Z زاوية قائمة، ZM لولبة خارجية (ذكر)، Y مغمور، T مستقيم — والرقم هو رمز الحجم، ويمكن إضافة لاحقة مادة -C (ستانلس ستيل 304)، أو -D (ستانلس ستيل 316)، أو -E (سبيكة محدودة النحاس/الزنك) إلى أي طراز. القائمة الكاملة للطرازات والأحجام موجودة في جدول رموز المنتجات (SKU) في هذه الصفحة.

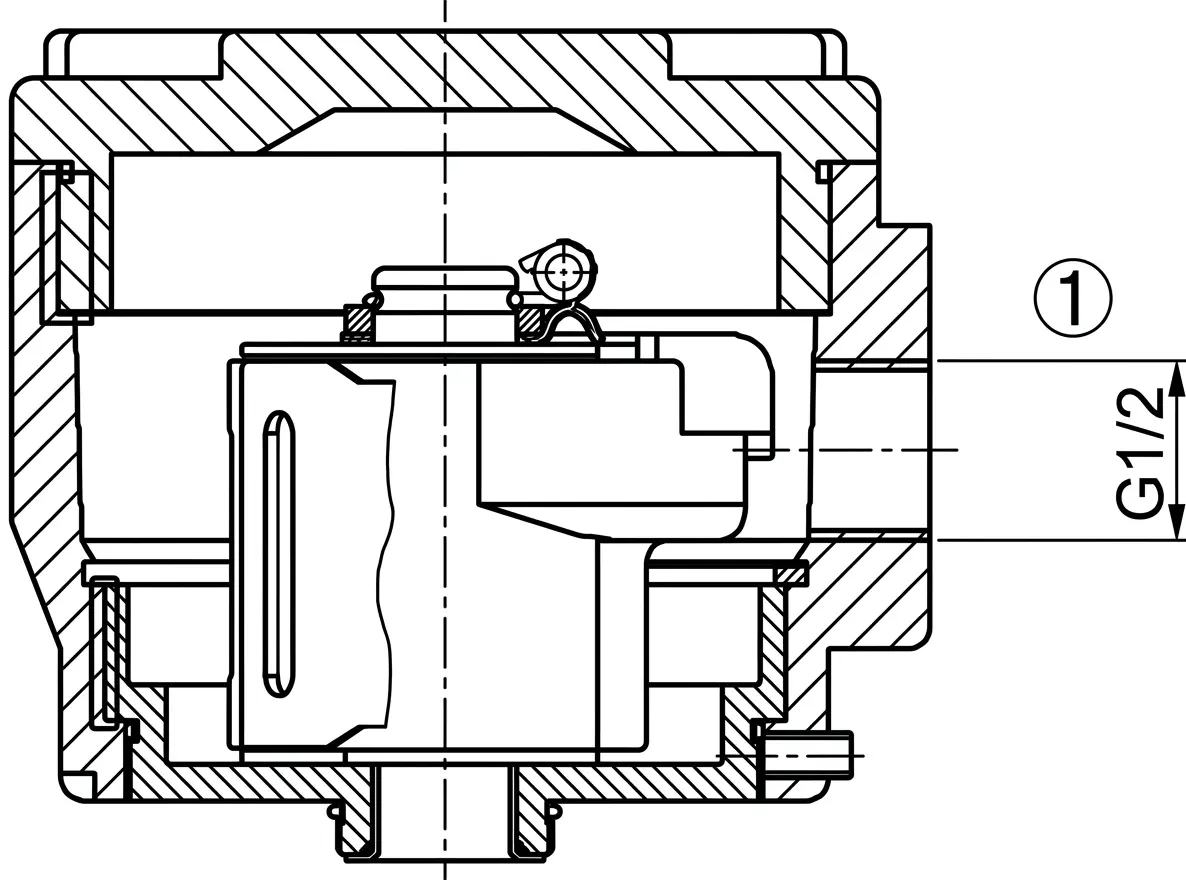

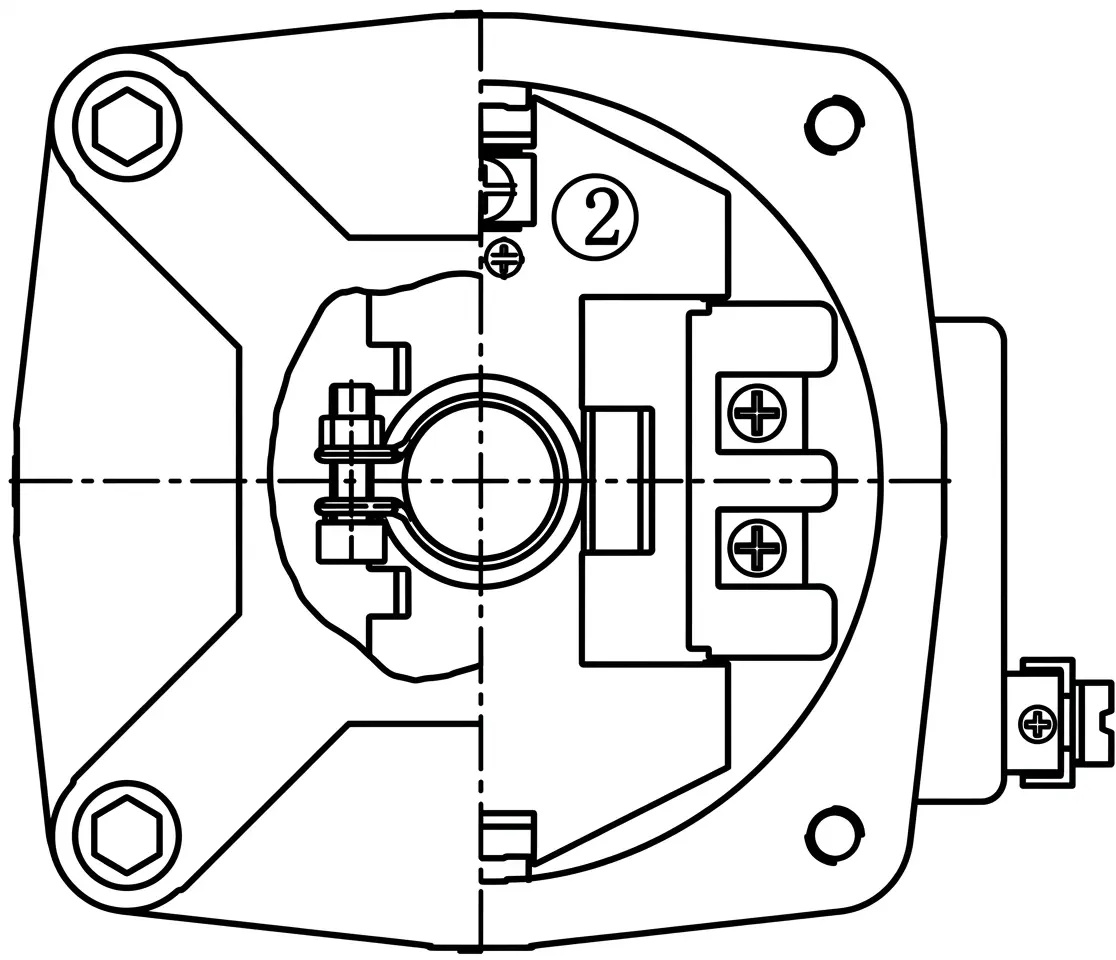

تُتاح الصمامات النبضية المقاومة للهب (Ex d) بدءاً من DN25 فما فوق؛ ولا تتوفر صمامات DN20 وDN25 المقاومة للهب إلا من Xiechang®. ويستخدم موصل الكابل المخصص المقاوم للهب لولبة G1/2".
